De nube de puntos a BIM en el sector de la construcción
A continuación una breve explicación sobre el tema » De nube de puntos a BIM en el sector de la Construcción «. Tema que en el que se Desarrolla un modelo BIM en su tercera dimensión (objetos parametrizados). Inicialmente a partir de una nube de puntos, esta como fuente de información geométrica, obtenida mediante el registro en campo con escaneo láser, se genera el siguiente interrogante:
¿Qué relación tiene la nube de puntos con el LOD (Level Of Development) de un proyecto?

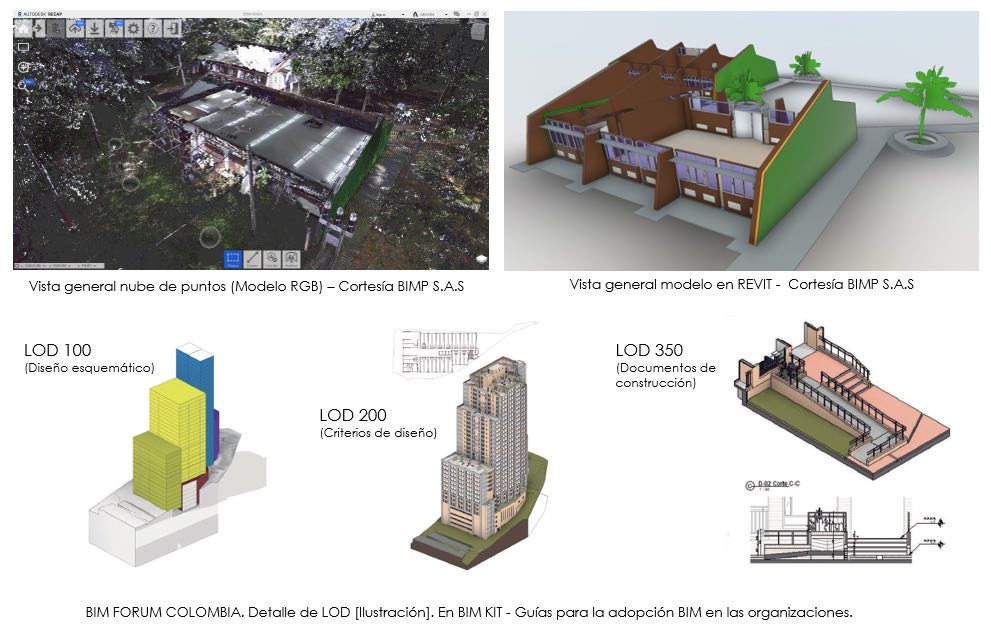

El LOD define una escala cualitativa en un rango de 100 a 500 que informa los requerimientos de contenido del elemento. Además de usos autorizados, costo, programación y coordinación entre otros los cuales se apoyan de la información obtenida en el modelo de puntos 3D. Si bien sabemos que la reconstrucción digital de un modelo de puntos 3D, depende del número de posicionamientos del escáner láser y el rango de precisión que el mismo tenga.
Se tiene como regla general variables de tolerancia que el modelador deberá tomar en cuenta para integrar la información procesada dentro del LOD que cada proyecto exija, los cuales aplican en los niveles 200, 300 y 400 de la siguiente manera:
- LOD 200: Diseño esquemático (tamaño, forma y/o ubicación) puede contener información no gráfica como tipologías; Los elementos modelados contaran con una tolerancia de variación de 30 mm de la nube de puntos.
- LOD 300: Contiene datos gráficos como dimensiones, unidades y materiales, datos no gráficos como marcas, referencias, propiedades físicas, químicas y mecánicas de los materiales; Los elementos modelados contaran con una tolerancia de variación de 10 mm de la nube de puntos.
- LOD 400: Definición de geometría a detalle cómo tipo de sistema constructivo, usos y montaje, ubicación y orientación entre otros; Los elementos modelados contaran con una tolerancia de variación menor a 10 mm de la nube de puntos.
