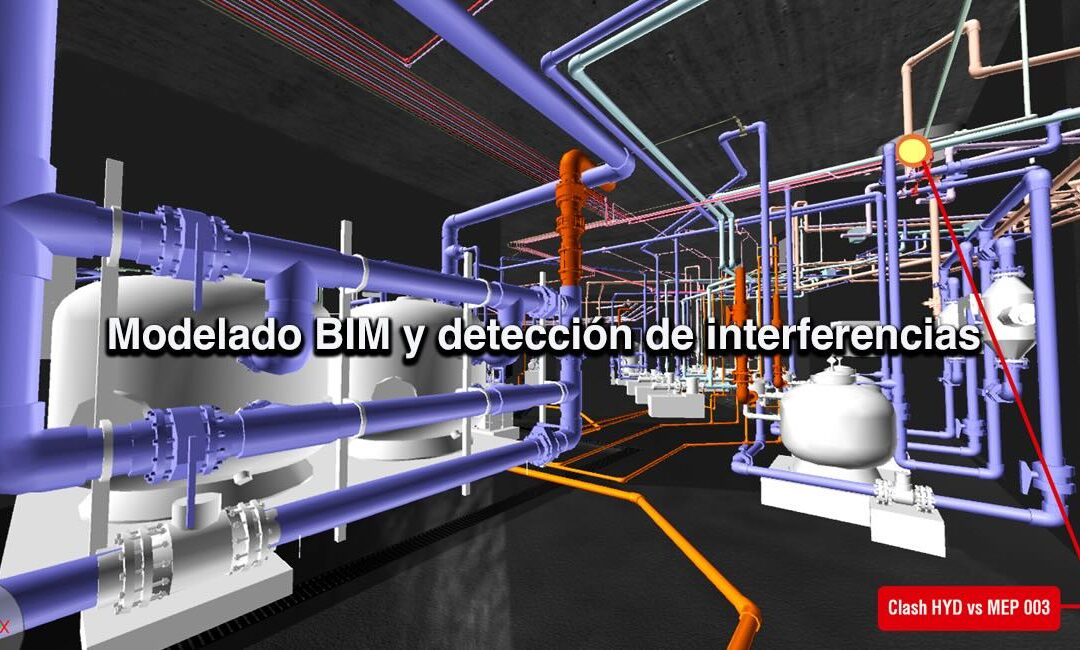

Modelado BIM y detección de interferencias
A continuación una breve reseña sobre modelado BIM y detección de interferencias. Cuando hablamos de Modelado BIM y detección de interferencias, nos referimos a un proceso clave para identificar conflictos entre distintos elementos constructivos antes de la ejecución del proyecto, optimizando así el diseño y evitando costosos errores durante la construcción.
¿Qué es la detección de interferencias en BIM?
Consiste en analizar el modelo digital para encontrar solapamientos o incompatibilidades entre disciplinas (arquitectura, estructuras, instalaciones, etc.) que puedan generar problemas en obra.
Por ejemplo:
- Ductos de HVAC que chocan con vigas estructurales.
- Tuberías que interfieren con elementos arquitectónicos.
- Rutas de cableado que obstruyen pasillos de mantenimiento.
- Herramientas para detección de interferencias
Varios softwares BIM permiten realizar clash detection de manera automatizada:
- Navisworks Manage (Autodesk): Herramienta líder para revisión de modelos y detección de conflictos mediante «Clash Detective». Permite clasificar interferencias por tipo (duro, blando, de espacio).
- Revit + BIM 360 (Autodesk): Integración con BIM Collaborate Pro para detección en la nube.
- Solibri Model Checker: Especializado en validación de modelos y detección de colisiones.
- BIMcollab ZOOM: Gestión colaborativa de interferencias con seguimiento de issues.
- Tekla Structures (Trimble): Foco en estructuras de acero y hormigón, con detección avanzada.
Tipos de interferencias (Clash Types)
- Hard Clash (Interferencia física): Dos elementos ocupan el mismo espacio (ej: columna atravesando un ducto).
- Soft Clash (Interferencia de tolerancia): Incumplimiento de distancias mínimas (ej: tubería muy cerca de un muro).
- 4D/Time Clash (Interferencia de programación): Conflictos en secuencia de construcción (ej: equipo instalado antes de que haya espacio).
Proceso de detección
- Importar modelos (archivos IFC, Revit, ArchiCAD, etc.).
- Configurar reglas de detección (ej: ductos vs. estructuras).
- Ejecutar el análisis y generar reportes.
- Clasificar y priorizar interferencias (críticas, advertencias, observaciones).
- Resolver conflictos en coordinación con los equipos involucrados.
Beneficios
Reducción de reprocesos en obra, Ahorro de costos al evitar retrasos, Mejor coordinación entre disciplinas, Documentación clara de conflictos y soluciones.
Profundizando en la Coordinación 3D con BIM FORUM COLOMBIA
El BIM FORUM COLOMBIA, en su guía para la adopción de BIM, destaca la importancia de la Coordinación 3D como un proceso clave dentro de los Usos BIM.
Coordinación 3D:
«Un proceso en el que se utiliza un software de coordinación 3D para determinar la identificación de conflictos geométricos mediante la comparación de modelos de sistemas de construcción.
El objetivo de la coordinación 3D es eliminar los reprocesos de diseño, conflictos de campo y los problemas de coordinación antes de la instalación».
La detección de interferencias es una parte fundamental de este proceso de Coordinación 3D. Al realizarla de manera efectiva, se contribuye significativamente a los objetivos generales del proyecto BIM.
Recomendaciones adicionales
Flujo de trabajo colaborativo: Es esencial establecer un flujo de trabajo colaborativo claro, definiendo roles y responsabilidades para la gestión y resolución de interferencias.
Entorno Común de Datos (CDE): Utilizar un CDE facilita el intercambio de información y la coordinación entre los diferentes equipos.
Plan de Ejecución BIM (BEP): El BEP debe especificar los procedimientos y herramientas a utilizar para la detección y gestión de interferencias.
Finalmente…
La detección de interferencias en BIM es esencial para garantizar proyectos bien coordinados y libres de errores. Usando las herramientas adecuadas y un flujo de trabajo colaborativo, se pueden prevenir problemas antes de llegar a la construcción.
