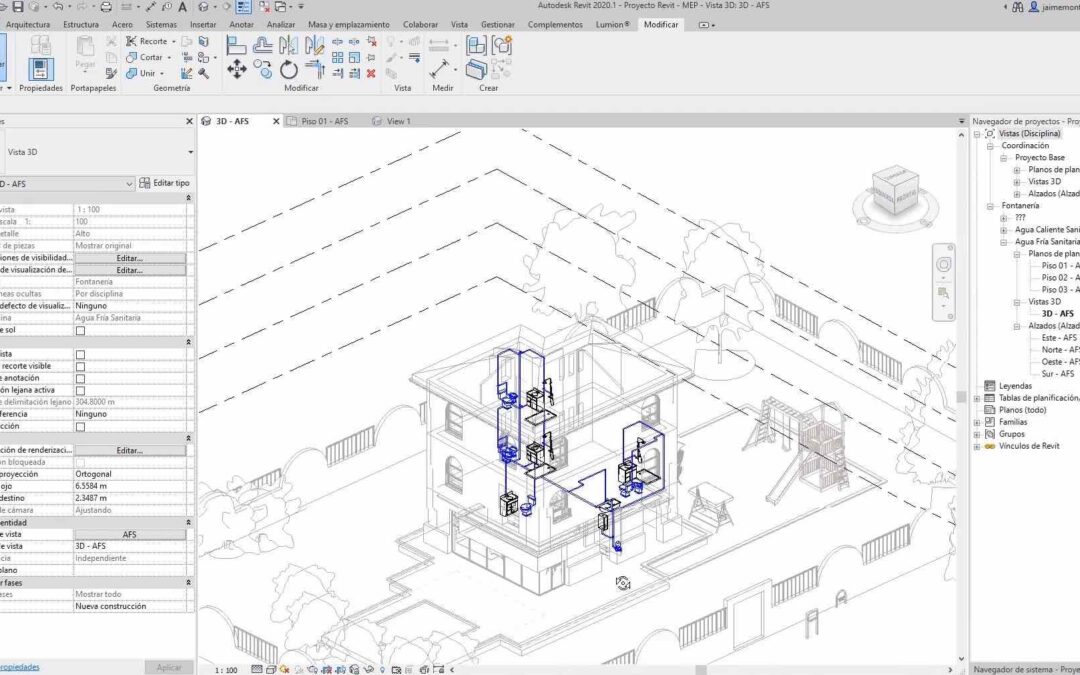

Modelado de tuberías utilizando BIM
Seguimos con nuestros artículos sobre modelado y ahora les compartimos el modelado de tuberías utilizando BIM. La metodología BIM busca resolver los problemas de los métodos tradicionales. Con el uso de software especializado como los de Autodesk, Revit y Autodesk Navisworks, se permite crear un modelo 3D. Este almacena y procesa información cuantitativa, cualitativa y grafica de cada uno de los elementos que compone una construcción en sus diferentes disciplinas, a través de todas las fases del proyecto. Tales como diseño, construcción, mantenimiento y remodelación.
En el caso de el modelado de tuberías de un proyecto, se utilizan softwares integrados y avanzados especializados, con lo que se aumenta la productividad y se mejora el control de calidad con un entorno de modelado intuitivo y capacidades de análisis avanzadas. Se deben garantizar flujos de trabajo eficientes entre los ingenieros de presión de tuberías, ingenieros estructurales y diseñadores CAD a través de la interoperabilidad con aplicaciones de diseño de plantas.
Encontramos tres tipos de sistemas de fontanería: Suministro, Desagües Sanitarios y Red Pluvial. Primeramente, antes de empezar a modelar de forma automática tendremos que crear un sistema con los diferentes elementos que queremos conectar. Los sistemas son un conjunto de elementos que corresponden a una misma red.
Por defecto podemos acceder a los sistemas desde el navegador de Proyectos, en el desplegable de Familias.
Una vez se tiene la instalación digitalizada, paso previo al comienzo del proyecto, se modela virtualmente en una maqueta pre-constructiva, en la que se define la información detallada al momento y en la fase de proyecto que ese está desarrollando. A continuación, mediante la utilización de herramientas de diseño, se puede determinar el mejor enrutamiento para las tuberías que conectan los componentes del sistema.
Los sistemas de fontanería se crean de dos formas:
Cuando las instalaciones se sitúan inicialmente en un proyecto, no se asignan a un sistema. Al añadir las tuberías para conectar los componentes, se asignan automáticamente a un sistema.
Y, puede seleccionar los componentes y añadirlos manualmente a un sistema. Después de que los componentes se asignaron, se utiliza la herramienta de flujo de trabajo de generación de diseños para definir el enrutamiento de estas, y crear automáticamente las tuberías del sistema.
Requisitos
El diseñador de instalaciones debe cumplir con la demanda de la definición de requisitos y mantenimiento en el ámbito de los documentos de desarrollo del diseño.
El modelo de requerimientos de instalaciones se mantiene durante todo el proceso de diseño. Estos deben ser evaluados al final de cada etapa de diseño para determinar si cumplen los requisitos establecidos.
Finalmente…
Es recomendable que el diseñador que toma las decisiones pase sus bocetos e ideas al resto del equipo. En muchos proyectos las personas encargadas de proyectar y calcular no suelen ser las mismas que posteriormente modelen. Aunque esto siempre depende del volumen de cada grupo de trabajo. No está por demás clasificar y archivar toda primera documentación ya que toda la información que se genera en un proyecto puede ser importante.
