A continuación, una breve reseña sobre el perfil profesional y habilidades que se tuvo en cuenta el modelador BIM para la implementación BIM en proyectos públicos exitosos.
Antes de hablar sobre el papel de juego del modelador BIM en los proyectos públicos o privados definamos su rol dentro del equipo BIM; El modelador BIM, es la persona encargada de seguir los lineamientos establecidos en el BEP con el fin de garantizar una coordinación efectiva entre las disciplinas del proyecto, asegurando la calidad de los modelos en cuanto al cumplimiento de los usos BIM y LOD establecidos; esta persona debe tener conocimiento en construcción ya que los modelos deben ser constructivos, capacidad de trabajo en equipo, conocimiento técnico y normativo del tipo de proyecto, especialidad y etapa a modelar, son algunas de sus características más importantes.
Como punto de partida, este rol desempeña cuatro actividades principales para la modelación BIM.
1. Georreferenciación de los modelos: Vinculación de las coordenadas de georreferenciación a cada una de las disciplinas del proyecto establecidas en el BEP, dichas coordenadas se tienen de los levantamientos realizados en campo; esta vinculación se realiza con el fin de tener la localización exacta de la construcción del proyecto y evitar posibles desplazamientos de algunas disciplinas, teniendo certeza ubicación real de cada elemento constructivo para la coordinación interdisciplinaria.
2. Creación de ejes y niveles del proyecto: En conjunto entre el diseñador arquitectónico y estructural se definen los ejes y niveles del proyecto, minimizando de esta manera posibles errores, cambio de nomenclatura de algún nivel o eje de referencia; esto garantiza tener una única información a la hora de crear el modelo integrado para toma de decisiones en un proceso de coordinación o seguimiento constructivo en campo.
3. Modelo constructivo: Teniendo los niveles del proyecto y ejes definidos se procede a modelar cada disciplina por separado en donde para cada elemento constructivo debe tener en cuenta su ubicación en planta, desfases tanto superior como inferior y su respectiva altura, garantizando así la ubicación y espacio real que ocupa cada elemento dentro del proyecto.
4. Nivel de madurez de los modelos: Modelando cada elemento constructivo y definiendo su nomenclatura, materialidad de tipo e información necesaria para su proceso constructivo y seguimiento del mismo, se garantiza tener un nivel de madurez óptimo para iniciar un proceso de coordinación disciplinario e interdisciplinario
CASO EXITOSO PROYECTO INSTITUCIONAL BUGA – VALLE DEL CAUCA

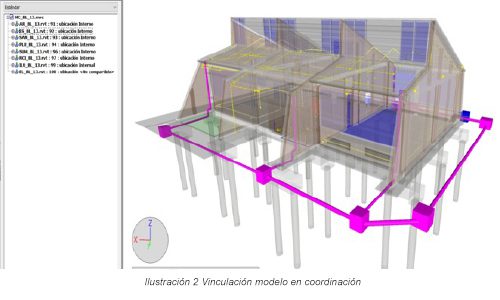

Para nuestro caso de éxito, el haber definido los ejes, niveles y haber modelado cada disciplina por separado con sus respectiva georreferenciación, garantizó la creación del modelo integrado de manera efectiva para un proceso de coordinación; generando paralelamente ahorro en tiempo operativo en toma de decisiones entorno a las problemáticas de obra sobre el proyecto.
Si sus proyectos le están generando sobrecostos o reprocesos durante su planeación, póngase en contacto con nosotros. En BIMP SAS, aplicamos BIM a todos nuestros proyectos, lo que se ve reflejado en ahorro de tiempo y costo, evitando así retrasos en proyectos de construcción o diseño contratados.
