Modelos BIM coordinados y su visualización
A continuación una breve reseña sobre los Modelos BIM coordinados y su visualización, tema a tener en cuenta al implementar proyectos de construcción.
A la hora de implementar BIM, es importante tener en cuenta que las herramientas son un medio, pero no el límite. Es decir, muchas empresas aun consideran que deben contar con algún tipo de licencia paga para poder, por lo menos, navegar en los modelos BIM. Sin embargo, el objetivo de este texto es desmentir esta afirmación para implementar BIM y exponer las soluciones más comunes.
Basándonos en el mercado colombiano, la casa de Autodesk posee varios visualizadores ya sean en línea o a través de aplicaciones para smartphone o tablet. Permite la conexión y trabajo colaborativo multidisciplinario entre los stakeholders ya que pueden administrar y controlar los datos de diseño durante todo el ciclo de vida del proyecto.

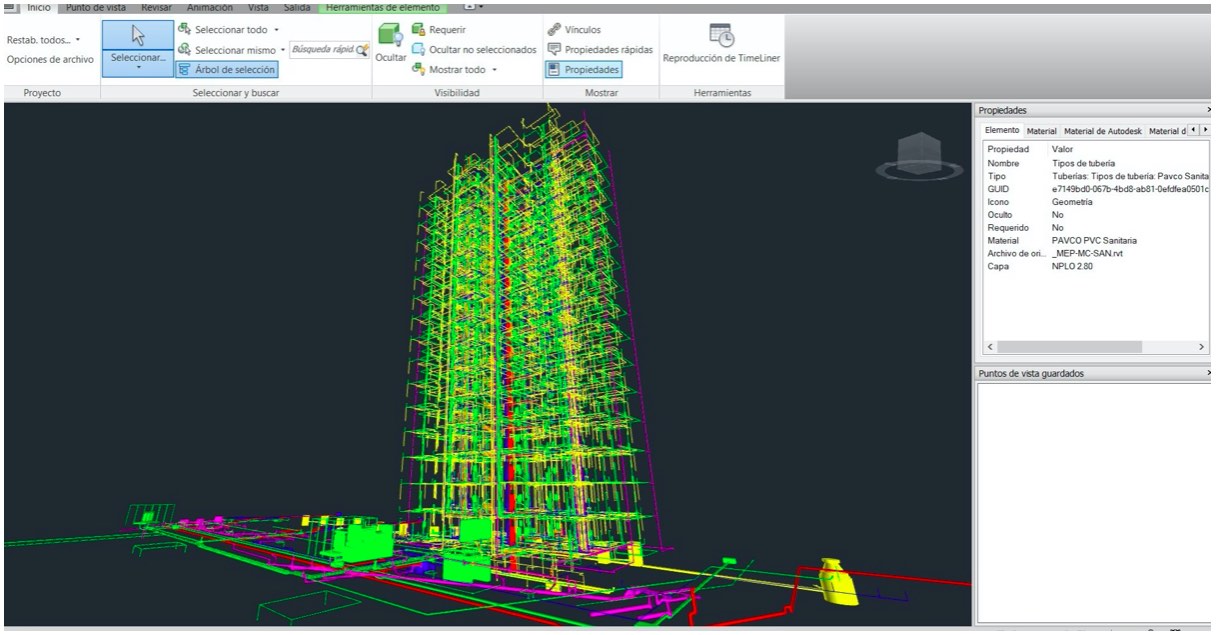

Navisworks Freedom:
Es un software gratuito de la casa de Autodesk el cual no requiere licencia. Con el podemos visualizar y compartir los modelos interdisciplinarios con extensión NWD (NavisWorks Document). Al ser la versión gratuita de un software de coordinación, cuenta con una herramienta para generar puntos de vista de los modelos para informar modificaciones. Además de recomendar soluciones y consultar validez técnica de los mismos. Adicionalmente si al modelo se le crearon simulaciones constructivas desde el modelo original, en esta versión del software se pueden reproducir para analizar.
Design Review:
Es otro software gratuito de la casa de Autodesk en el que se pueden revisar archivos con formato DWF, DWFx, DWG y DXF. Estos en términos más coloquiales son PDFs vectoriales (PDF en los que se pueden tomar medidas en unidades reales). Este software posee herramientas intuitivas de medición, visualización, en el que se pueden realizar revisiones, anotaciones e incluso hasta comparar entre versiones de diseño. Adicionalmente, se puede utilizar como mecanismo de comunicación sobre un proyecto. Ya que permite colocar comentarios y solicitudes en las diferentes vistas de un proyecto, y estas les figuran a los modeladores en Revit.
App smartphone Autodesk A360:

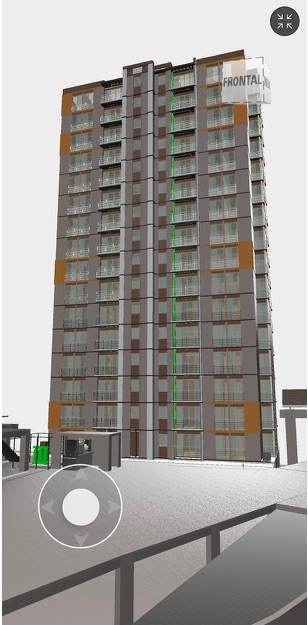

La aplicación A360 está realizada para dispositivo smartphone o tablet, en donde se puede realizar recorrido didáctico por medio de un Joystick que aparece en la pantalla. Se pueden colocar marcas de revisión, trazos o realizar comentarios sobre los diseños. Los archivos se cargan de forma sencilla ya que se pueden agregar proyectos desde el almacenamiento interno o desde cualquier nube.

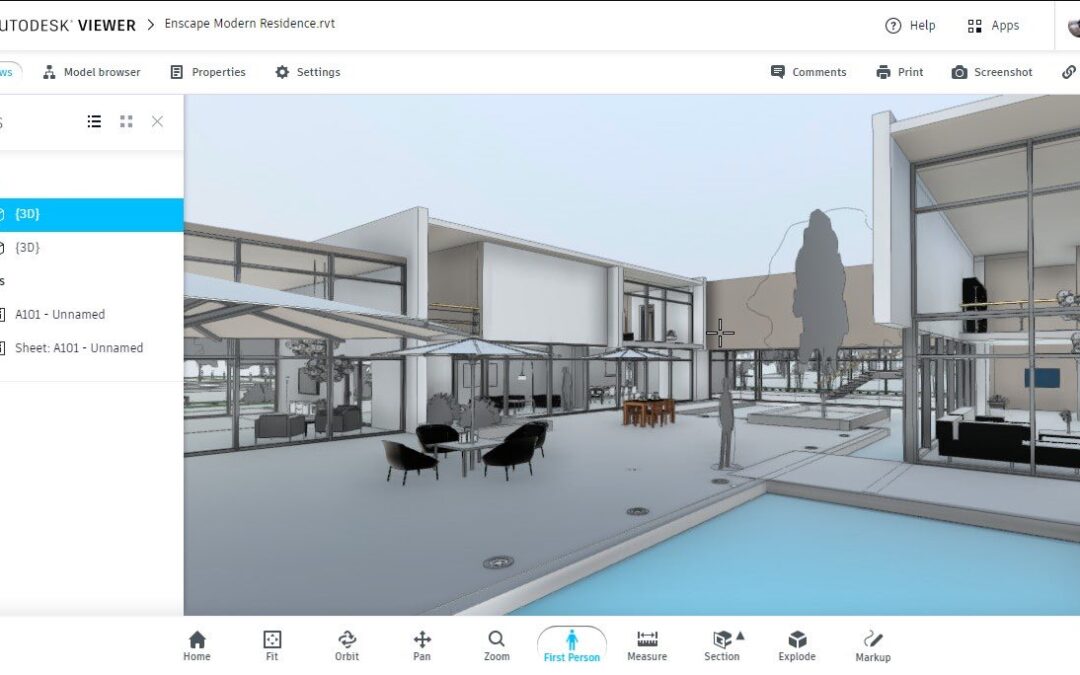

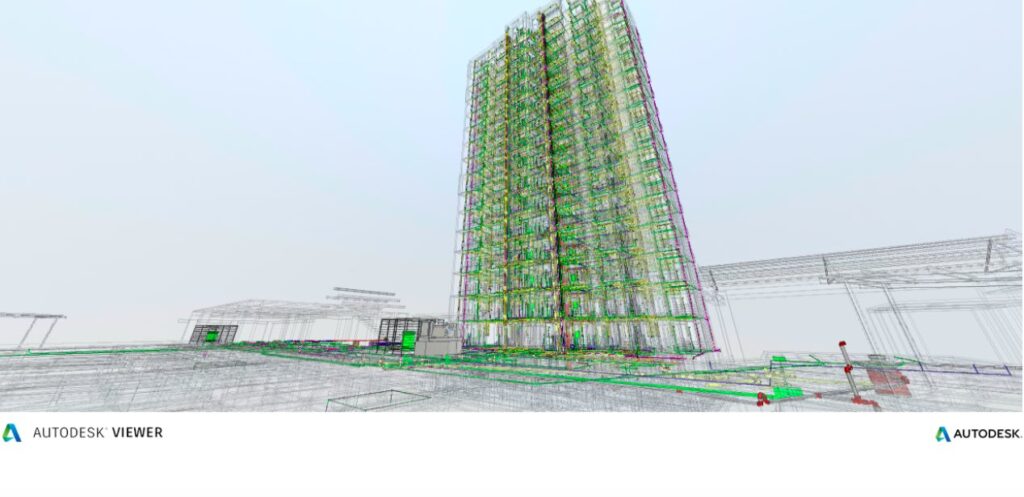

Autodesk Viewer:
Es un visualizador en primera persona de modelos en línea de la casa de Autodesk. Permite realizar recorrido por todo el proyecto, en donde se puede revisar, medir, colocar comentarios. Además de inconsistencias o errores, buscar archivos de proyectos y diseños 2D y 3D. Puntualmente destaca por que permite observar cualquier tipo de formato de los softwares de Autodesk. Simplemente se debe cargar en la página, esperar su procesamiento y el modelo queda habilitado para visualización.
App smartphone Autodesk A360:
La aplicación A360 está realizada para dispositivo smartphone o tablet, en donde se puede realizar recorrido didáctico por medio de un Joystick que aparece en la pantalla, en donde se pueden colocar marcas de revisión, trazos o realizar comentarios sobre los diseños. Los archivos se cargan de forma sencilla ya que se pueden agregar proyectos desde el almacenamiento interno o desde cualquier nube.
Modelos BIM coordinados
BIM 360:
No es un software gratuito normalmente, pero por el COVID-19 Autodesk esta obsequiando dos meses del módulo Docs y Disign. Es un software para gestionar proyectos de construcción. En él por medio de la nube ilimitada, permite acceder a la información de manera eficaz y en cualquier dispositivo. Además cuenta con un visualizador integrado que permite navegar y tomar información de los modelos. Este software permite realizar un recorrido en primera persona de manera sencilla ya que la pantalla se divide en dos. La parte superior muestra el plano en planta y la parte inferior el recorrido en 3D. Por último, como las demás opciones cuenta con un mecanismo de comunicación. En esta ocasión la herramienta es más sofisticada y envía las tareas a los correos de los responsables.
Cualquier duda sobre los Modelos BIM coordinados y su visualización, no dude en contactarnos que con gusto resolveremos sus inquietudes.
