A continuación, un breve artículo sobre las mejoras significativas del software de construcción Revit 2022, novedades analizadas con respecto a las versiones anteriores.

• Exportación en PDF:

Esta versión permite exportar de manera directa los planos y vistas 2D desde Revit. Para la exportación por lotes se deben crear reglas de asignación de nombres para los archivos.

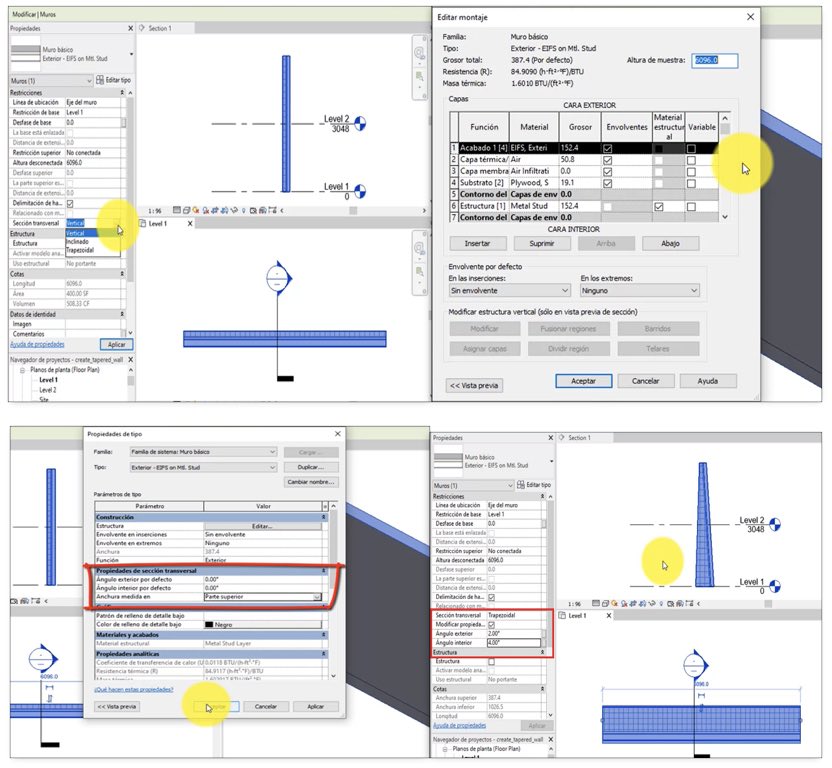

• Mejoras en los muros:

Se incluye la posibilidad de crear elementos de muro trapezoidal y visualizar únicamente las capas de núcleo de un muro. En donde se deben definir ángulos de inclinación en las propiedades de tipo de muro. Los ángulos positivos inclinan el borde superior de la cara hacia el centro del muro y los ángulos negativos inclinan el borde superior de la cara para alejarlo del centro del muro.

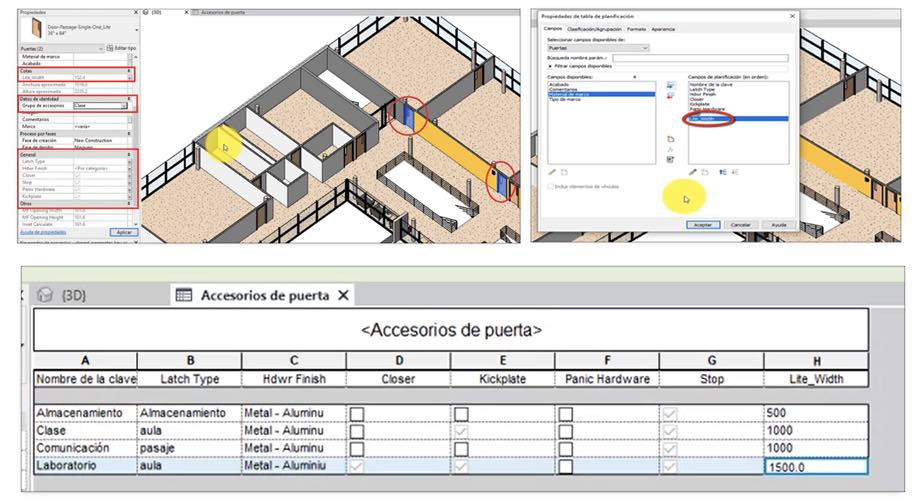

• Asignar claves a elementos:

Cuando se aplica una clave, parámetro que determina un valor determinado para otro grupo de parámetros de la misma familia, las propiedades asignadas por la clave pasan a ser de solo lectura en la paleta propiedades. Los valores de parámetro alineados con el valor de clave presentan un signo «=» a la derecha del valor. Los valores de parámetro que no se pueden alinear con el valor de clave presentan un signo «≠».

Valores en blanco o nulos de una tabla de planificación de claves se gestionan de forma diferente cuando se asigna una clave. El comportamiento se basa en el uso o el tipo de parámetro.

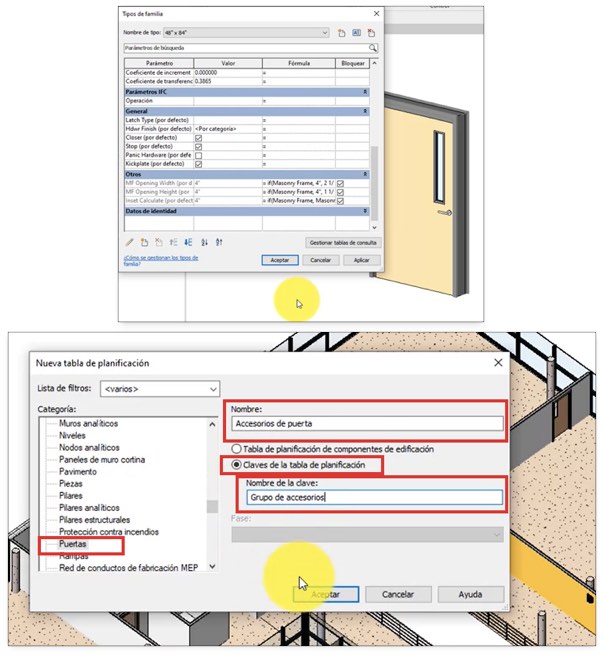

• Parámetros compartidos en tablas de planificación de claves:

Los parámetros de ejemplar compartidos (familias anidadas,) asociados a categorías ahora aparecen como campos disponibles al crear una tabla de planificación de claves para esa categoría.

También se puede añadir parámetros compartidos a la categoría al crear una tabla de planificación de claves. Este uso de parámetros compartidos permite usar una tabla de planificación de claves para controlar la geometría o la visibilidad de las familias.

• Eliminar claves de elementos:

Los valores de parámetro asignados a elementos después de asignar una clave ahora se conservan cuando la clave se restablece en ninguna. Se conservará el último valor asignado. Las siguientes categorías no conservan un valor cuando la clave se ha establecido en ninguna:

– Sistemas de aire

– Circuitos eléctricos

– Equipo eléctrico

– Zonas de climatización

– Aparatos sanitarios

– Espacios

– Zonas del sistema

– Circuitos de agua

– Áreas

– Materiales

– Habitaciones

– Conexiones estructurales

• Interoperabilidad de FormIt mejorada:

La interoperabilidad mejorada le permite trabajar más fácilmente tanto en Revit como en FormIt. La geometría compartida entre aplicaciones se ha actualizado para que tenga un aspecto más coherente

• Importar modelos de FormIt:

Cree modelos conceptuales en FormIt. A continuación, importe el modelo a Revit y siga desarrollando el diseño allí.

• Boceto 3D:

Trabajar la herramienta Boceto 3D para iniciar FormIt mientras trabaja en un modelo de Revit. La geometría del modelo de Revit se puede utilizar como contexto al trabajar en FormIt.

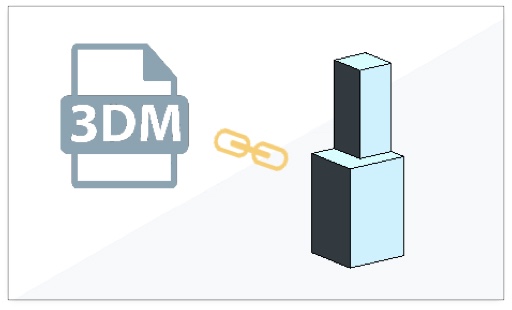

• Vincular archivo de Rhinocerous:

Revit 2022 permite la posibilidad de vincular archivos 3DM a los modelos de Revit para completar el trabajo iniciado en Rhino.

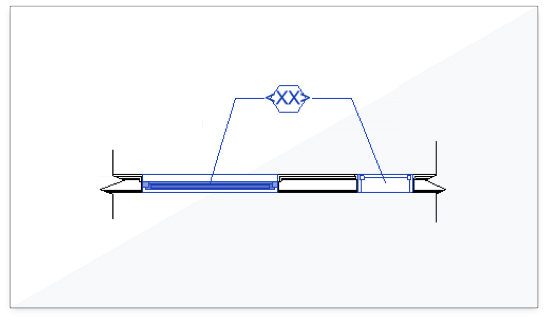

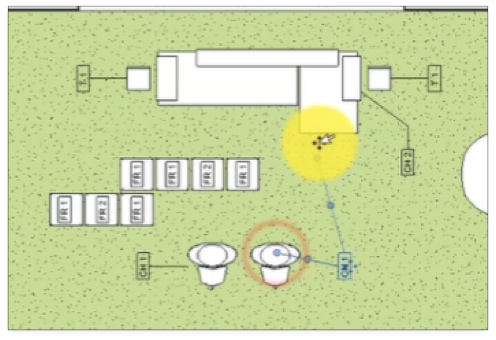

• Colocación de etiquetas de directriz múltiple:

Permitirá colocar una etiqueta que haga referencia a varios elementos de la misma categoría.

Añada elementos anfitriones a una etiqueta. Las directrices se añaden a cada anfitrión de la etiqueta. Edite la etiqueta para indicar el número de anfitriones a los que hace referencia la etiqueta.

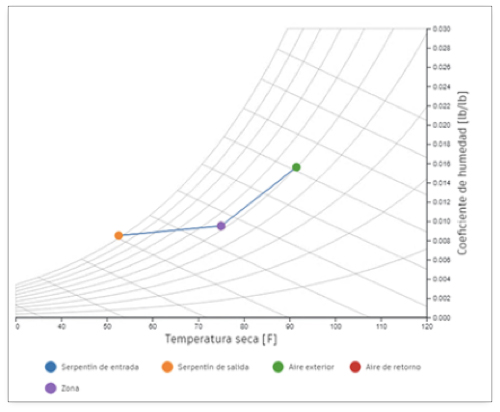

• Obtener Informe de cargas de análisis de sistemas:

Se puede obtener un nuevo informe de cargas que contiene información más detallada sobre las cargas y la psicrometría para ajustar el tamaño de los sistemas mecánicos.

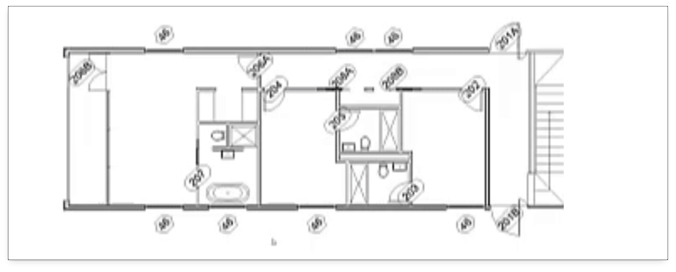

• Etiquetas rotadas:

Usar el parámetro ángulo de las propiedades de etiquetas para rotarla.

Si es necesario, puede girar varias etiquetas con la misma cantidad de rotación. Seleccione las etiquetas que requieren rotación y establezca el valor del parámetro Ángulo en la paleta Propiedades.

• Indicación de varios valores:

Controlar cómo se muestran las propiedades con diferentes valores al seleccionar, planificar y etiquetar varios elementos.

Al seleccionar varios elementos, se notifican todas las propiedades que comparten. Anteriormente, si los valores de parámetros en los elementos seleccionados eran los mismos, se indicaba el valor. Si los valores eran diferentes, no se mostraba ningún valor.

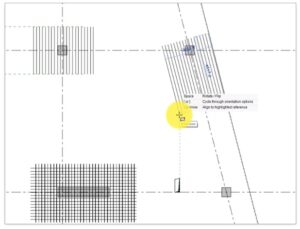

Colocación de armaduras más rápida y precisa mediante dos puntos:

Puede colocar barras individuales o conjuntos mediante la especificación de dos puntos para definir un cuadro de delimitación, al que se expandirá la forma de armadura. En las barras rectas de un solo segmento, puede especificar directamente la cota y la dirección.

Utilizar el nuevo comando de colocación por dos puntos en la ficha estructura  grupo refuerzo    armadura. En la ficha contextual modificar | Colocar armadura    grupo Métodos de inserción, haga clic en (Mediante dos puntos), elija la orientación de colocación y alinee la armadura a cualquier referencia del proyecto.

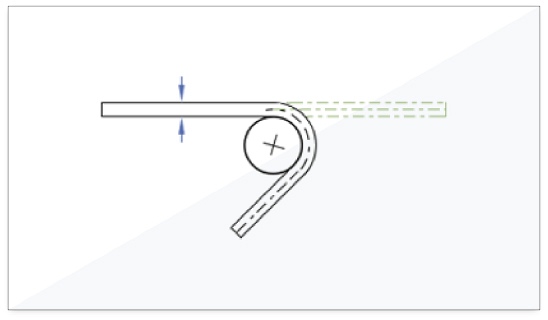

• Modelar armaduras con el diámetro real de las barras:

Ahora puede modelar una armadura con el diámetro de barra real para evitar conflictos. Esto es especialmente importante en elementos de hormigón con muchas barras de gran diámetro.

• Kit de herramientas de flujo de personas:

El Kit de herramientas de flujo de personas, publicadas anteriormente como un complemento, ahora se instalan como parte de las herramientas de análisis de ruta. El Kit de herramientas de flujo de personas incluye las siguientes herramientas:

• • Varias rutas: crea simultáneamente varias rutas entre puntos para un camino del recorrido con una distancia de separación mínima.
  • Indicador unidireccional: coloca una familia en el modelo para indicar la dirección del recorrido. Los cálculos del camino del recorrido respetan la familia.
  • Contenido de personas: coloca una familia en el modelo para representar la ocupación de un espacio y bloquear líneas de camino del recorrido.
  • Rejilla espacial: coloca una superposición de rejilla basada en una habitación para visualizar la distancia espacial en la habitación.

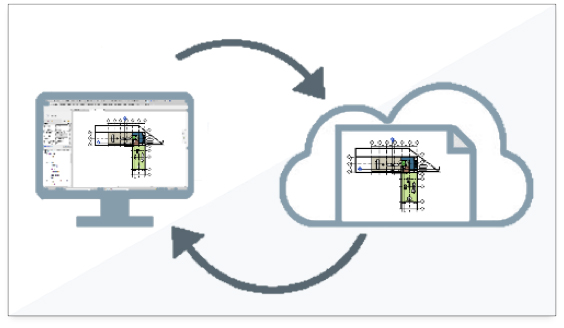

• Compartir vistas 2D:

Use la herramienta Vistas compartidas para compartir en la nube vistas 2D del modelo con los participantes del proyecto.

Las vistas compartidas permiten colaborar con miembros del equipo que no disponen de Revit. Ahora puede compartir vistas 2D del modelo del mismo modo que compartía previamente vistas 3D del modelo. Los participantes del proyecto añaden comentarios y respuestas directamente en la vista compartida.

• Etiquetar montantes de muro cortina:

Utilice el comando Etiquetar por categoría para etiquetar montantes de muro cortina.

Etiquete con una etiqueta de multicategoría o cree una etiqueta específicamente para montantes de muro cortina mediante la edición de una etiqueta existente y la modificación de la categoría a etiquetas de montante de muro cortina.

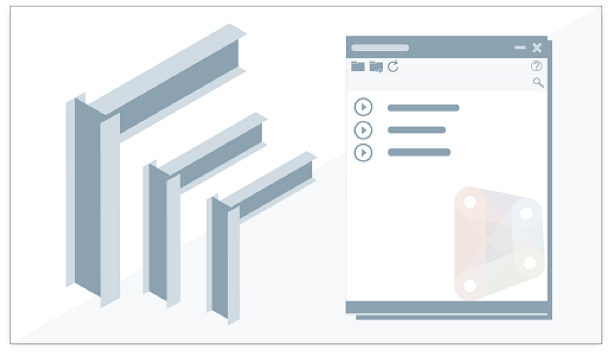

• Asociar conexiones a tamaños de perfil:

Puede definir reglas que asocien tipos de conexión de acero con sus elementos de entrada estructurales en función de las propiedades de perfil de acero, la clase de acero y las fuerzas en extremos de elementos.

Esto permite crear de forma más eficaz bibliotecas de conexiones de acero mediante la incorporación de reglas definidas en las normas habituales, así como automatizar su inserción con el reproductor de Dynamo y las secuencias de comandos de ejemplo mejoradas.

• Cotas de pendiente en rampas:

Coloque anotaciones de cota de pendiente directamente en los elementos de rampa para mejorar la documentación del modelo.

Se han eliminado las limitaciones que evitan las anotaciones de cota de pendiente directamente en los elementos de rampa. Las cotas de pendiente ahora se pueden colocar directamente en elementos de rampa, incluido un punto específico en una cara o un borde de un elemento.

• Planos de referencia en formas 3D:

Utilice planos de referencia en formas 3D importadas para la acotación, el forzado de cursor y la alineación.

Archivos 3DM y SAT importados como formas 3D ahora incluyen cualquier plano de referencia que forme parte de la geometría original.

• Rejillas en vistas 3D:

Al trabajar con una vista 3D, puede visualizar y modificar las rejillas del modelo.

Para que se muestren rejillas, en la sección gráficos de la paleta propiedades de la vista 3D, haga clic en el botón editar junto a mostrar rejillas. En el cuadro de diálogo mostrar rejillas, active las casillas de los niveles en los que desea que se muestren las líneas de rejilla.

• Exportar objetos pequeños a DWG a grandes escalas:

Los archivos DWG y DXF exportados a escalas de vista grandes ofrecen ahora mejor calidad.

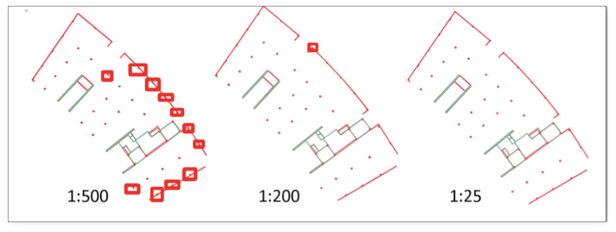

Anteriormente, cuando una escala de vista exportada a DWG, DGN o DXF era grande (más de 1:200,1:500, 1″ = 1/16′. 1″ = 40′, etc.), en la exportación resultante, podían faltar líneas y elementos del modelo pequeños. Este problema se ha corregido con una mayor precisión de exportación.En la imagen siguiente, se muestra un ejemplo de una vista exportada a distintas escalas. Las nubes de revisión de color rojo muestran los objetos que faltan en parte en el archivo de salida.
